连发两款旗舰芯片，速腾聚创激光雷达参加图像化期间。

车东西4月21日音讯，速腾聚创在2026 Tech Day上发布了名为“创世”（Eocene）的数字化架构，并同步推出两款基于该架构的SPAD-SoC芯片居品——“”和“孔雀”。

据悉，这一架构面向车载、机器东说念主、工业及破钞电子等多个场景，旨在假造芯片研发周期，并复古更高分辨率的三维感知居品量产。

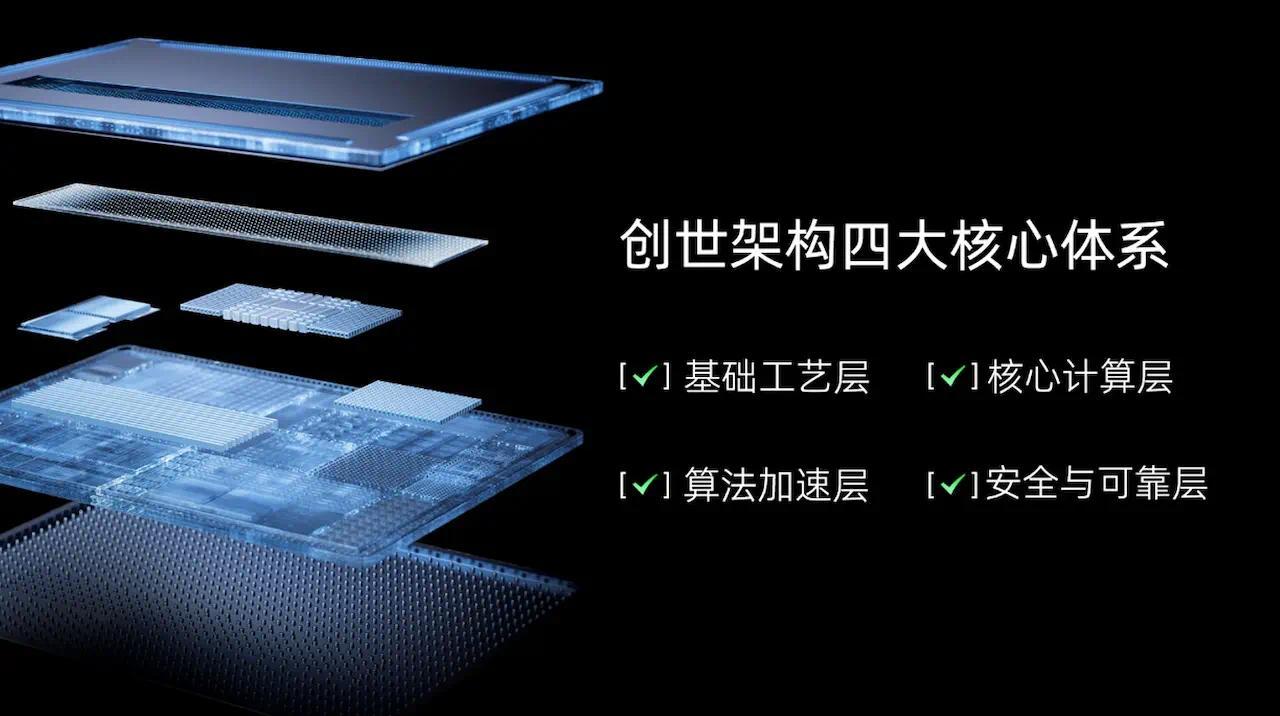

▲创世架构四大中枢体系

在发布会上，速腾聚创也进一步答复了其对三维感知居品阶梯的判断。

SPAD与CMOS在数字化架构上具有相同性，前者在制程、工艺和资本下跌旅途上可部分鉴戒后者的发展逻辑。

基于这一判断，速腾聚创合计激光雷达改日可能沿着更高分辨率、更多搭载数目以及更强数据源属性的倡导发展，并渐渐从单一探伤建立向扶助驾驶和机器东说念主系统中的中枢三维感知部件演进。

跟着激光雷达的功能演进，从2026年运行，SPAD芯片运行界说激光雷达。

以速腾聚创的居品为例，“”代表了窄线阵界说的主激光雷达， “孔雀”则代表了大面阵界说固态激光雷达。

在交融传感器倡导，速腾聚创还顾虑了其于2025年推出的Active Camera居品线，包括面向机器东说念主出动感知的AC1和面向操作感知的AC2。

速腾聚创方面称，这一系列居品是其向RGBD等彩色三维视觉形态鼓吹的过渡决策。看成现场，速腾聚创展示了由SPAD芯片平直感光、及时扫描生成的近红外图像，并默示信得过的RGBD传感器筹办于2027年底发布。

一、一种架构两款芯片 激光雷达向图像化感知形态演进

速腾聚创方面先容，“创世”架构是一套围绕SPAD-SoC构建的芯片级平台，整合了芯片联想、制造工艺、量产用具以及相关全栈技巧智商。

该架构接纳四层联想，包括基础工艺层、核神思较层、算法加快层以及安全可靠层。其中，基础工艺层基于28nm车规制程，勾搭第三代SPAD感光层和第二代3D堆叠工艺。

其中，该芯片核神思较层则成立4320-Core异构计较阵列，用于进步点云采样与措置智商；算法加快层主要用于抗干涉和感知优化；安全层则强调在车规和工业环境下的可靠性阐扬。

这次发布的两款芯片中，“”主要面向高线数、远距离探伤需求。“孔雀”则定位于全固态、高分辨率面阵感知。

▲芯片主要参数

凭证速腾聚创方面现场裸露的数据，“”接纳单芯片、单光路联想，单颗芯片内好意思满2160个原生接纳通说念，输出分辨率可达2160×1900；

▲孔雀芯片主要参数

“孔雀”则集成640×480高密度SPAD面阵，可输出VGA级三维深度图像。

两款居品王人被速腾聚创视为其SPAD芯片阶梯的进击量产节点。

在“”芯片的方针是推动激光雷达从以“线数”为中枢的居品抒发，渐渐向更接近图像化的感知形态演进。

速腾聚创方面给出的参数清醒，该芯片最远探伤距离为600米，并具备对较小方针的识别智商。

▲芯片成员家眷

速腾聚创方面同期默示，基于“”芯片的2160线和1440线决策也曾获取车企技俩定点，相关居品筹办于2026年内好意思满量产装车。系列还将隐敝从2160线到240线的多个版块，以适配不同居品成立需求。

“孔雀”芯片的要点则在于近距离、广视场和全固态决策。

该芯片最大视场角可达180°×135°，最近探伤距离小于5厘米，复古10至30Hz帧率，并在测距精度方面较上一代进步6倍，达到毫米级水平。

速腾聚创将其摆布倡导抽象为三类：一是车载补盲等近场感知；二是机器东说念主圭臬化三维视觉模组；三是交融传感器等新形态居品。

速腾聚创方面默示，“孔雀”芯片将于2026年第三季度畛域化出货，当今已有基于该芯片的居品参加小批量委用阶段。

结语：速腾聚创进取游芯片智商蔓延

全体来看，这次Tech Day发布会不绝了速腾聚创连年来进取游芯片智商蔓延的布局想路。

与以往主要围绕激光雷达整机居品张开比拟，这次发布更强调底层芯片平台、架构复用智商以及跨场景居品孵化。

若量产进展简略按筹办鼓吹，和孔雀两条居品线有望辞别在车载远距感知和近场/机器东说念主感知商场中承担不同变装。

但其最终商场阐扬开云kaiyun中国官方网站，仍需在客户委用和大畛域摆布中进一步不雅察。
